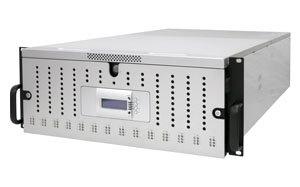

i-Stor iS42F4AD Дисковый массив для 42 дисков SATA, 4Gb FC x 4, корпус 4U, 2 контроллера

i-Stor iS42F4AD Универсальный внешний контейнер для 42 x 3,5" HDD SATA II с возможностью "горячей" замены (4 x FC 4GB), ЖК дисплей, выбор уровня RAID 0,1,0+1,3,5,6 и JBOD. Резервный контроллер. Возможность подключения внешнего JBOD

Особенности

• Поддержка уровней RAID 0, 1, 10, 5 и 6.
• Максимальное количество LUN (номер логического устройства): до 1024.
• Увеличение ёмкости RAID массива в режиме реального времени.
• Поддержка полной или частичной «горячей» замены дисков с автоматическим восстановлением.
• Поддержка перемещения дисков.
• Моментальный доступ к данным и фоновая инициализация.
• Управление политикой кэширования.
• Изменение размера томов.
• Оповещение о событиях по электронной почте.
• Возможность установки резервного контроллера, работающего параллельно с основным.

Обзор

RAID подсистемы i-Stor iS42F4A и iS42F4AD имеют высокоэффективный и производительный интерфейс подключения 3Gb Fibre Channel. Их высокая расширяемость обеспечивается 42-мя отсеками для SATA II дисков, благодаря чему общий объём хранилища может исчисляться терабайтами. И всё это при высоте конструкции всего в 4 рэковые единицы.

Конструкция этих систем разработана с учётом высоких требований к их расширяемости и гибкости. Именно поэтому в ней используются только простые и общедоступные модули. Для любой системы, призванной удовлетворить будущие потребности, расширяемость является основой. И системы i-Stor iS42F4A и iS42F4AD полностью отвечают этому требованию.

Блок питания и вентиляторы охлаждения заключены в единый модуль. А благодаря большому объёму модуля и большим вентиляторам стала возможной установка и более мощного блока питания. Также в системе охлаждения присутствуют направляющие воздушных потоков для устранения так называемых воздушных карманов и предотвращения перегрева компонентов системы.

Внутренняя конструкция систем хранения i-Stor iS42F4A и iS42F4AD не имеет каких-либо проводов и кабелей для подключения дисков. Меньшее количество соединений обеспечивает высокую стабильность сигнала. Кроме того, для увеличения надёжности и целостности сигнала в системах i-Stor используются только высококачественные разъёмы.

Для управления показателями внутренней среды каждая система нуждается в системе контроля окружающей среды. Средства SES являются основой контроля рабочего окружения. С технологией SES вы получаете проверенный и стандартизованный инструмент контроля рабочей среды.

Технические характеристики

Модель	iS42F4A	iS42F4AD
RAID контроллер	Один 4Gb FC-SATA	4Gb FC-SATA (основной + резервный)
Интерфейсы подключения	4Gb FC x 2 До 400 МБ/с на канал Очередь на 512 команд	4Gb FC x 4 До 400 МБ/с на канал Очередь на 512 команд
Внешний JBOD	iS42JS	iS42JSD
Кэш память	512 МБ ~ 2 ГБ 667 МГц DDR II ECC SDRAM	1 ГБ ~ 4 ГБ 667 МГц DDR II ECC SDRAM
Интерфейсы дисков	SATA I / SATA II
Прямое подключение	42 диска
Внешнее подключение	4х SAS расширение до 84 дисков
RAID-процессор	533 Мгц RISC AMCC 440SPe со встроенным R6 XOR движком
Резервная батарея	На 72 часов работы (опционально)
Порт управления	10 / 100 / 1000 Ethernet
Порт для мониторинга	RS232

RAID-подсистема	iS42F4A	iS42F4AD
Уровни RAID	0, 1, 10, 5, 6
Количество LUN	До 1024
Увеличение ёмкости RAID-массива в режиме реального времени	Есть
Полная или частичная «горячая» замена дисков	Есть
Перемещение дисков	Есть
Моментальный доступ к данным	Есть
Управление политикой кэширования	Есть
Автоматическое восстановление в режиме реального времени	Есть
Изменение размера томов	Есть
Уведомления по e-mail	Есть
Одновременное использование резервного контроллера	——	Есть

Исполнение
Шасси	Устанавливается в рэковую стойку
Форм-фактор	4U
Количество отсеков для «горячего» подключения дисков	42
Блокировка отсеков	Есть, с индикатором блокировки
Индикатор работы диска	LED индикатор «В работе» / «Неисправность» (видимость 170о)
Коммутационная плата	3Gb SATA II
Мониторинг рабочей среды (SES)	По стандарту SES через средства SAS
Количество модулей под блоки питания и вентиляцию	Три модуля с тремя блоками питания по 600 Вт с частотно-импульсным управлением
Количество вентиляторов в модуле	2 (с изменяемой скоростью вращения)
Максимальный воздушный поток	400CFM
Направляющие воздушного потока	Есть
Питание	AC 90В ~ 254В, 10A/5A при 110В/220В, 50Гц ~ 60Гц

Рабочая среда
Относительная влажность	10% ~ 85% неконденсирующаяся
Рабочая температура	10°С ~ 40°С (50°F ~ 104°F)
Размеры	752.4(Г) x 482.6(Ш) x 176(В) мм
Вес	45.1 Кг
